正航整理電阻真空計技術條件
時間：2015-06-30 作者：www.zj6d.com 點擊:次
正航整理電阻真空計技術條件
1 范圍
本標準規定了電阻真空計(以下簡稱真空計)的技術要求、試驗方法、檢驗規則等內容。該真空計出電阻真空計規管和電阻真空計電路組成。
本標準適用于壓強測量范圍105Pa~ 1O- 1 Pa 的真空計。
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB/T191 包裝儲運圖示標志(GB廳191-2∞0 ， eqv ISO 780: 1997)
GBrr 4982 夾緊型真空快卸法蘭CGB廳4982-1985 ， idtIS02861-1: 1974)
GB/T6587.2 電子測量儀器溫度試驗
GB/T6587.3 電子測量儀器濕度試驗
GBrr 13306 標牌
JBrr 9329 儀器儀表運輸，運輸貯存基本環境條件及試驗方法
JJF 1050 工作用熱傳導真空計校準規范
3 術語和定義
下列術語和定義適用于本標準。
3.1電阻真空計resistance vacuum gauge
利用加熱中的熱絲電阻隨壓強而變化的一種熱導真空計。
3.2真空計規管vacuum gauge tube
為電阻真空汁的一個部分，含有熱絲電阻隨溫度變化的敏感元件并直接與真空系統連接υ
3.3真空計電路vacuum gauge circuit
為真空汁的部分，它由真空計控制單元和真空計指示單元組成。
4 技術要求
4.1 規管的技術要求
4.1.1 規管在下述環境條件下應能正常工作:
a) 環境溫度。0℃~40℃
b) 相對濕度:不大于80% C25'C 時)。
4.1.2 外觀:規管外殼應元裂紋、銹斑或明顯的氣線、氣泡等缺陷。
4.1.3 電阻值:規管熱絲電阻冷態電阻值的零散不應超過±% 。
4.1 .4 規管與真空系統連接部分應滿足下列要求
4.1 .4.1 規管連接部分為圓型管道時，管道的外徑應為15 .5mm ±0
4.1 .4.2 規管連接部分為夾緊型真空快卸i法蘭時，只一技術要求應符合GB/T4yg2 iYJf~ í:Ë
4.1.5 密封性:規管對氮?dú)獾穆┞蕬?yīng)不大于IO-'Pa • m3/s.
4.1.6 規管引出線與金屬外殼之間的絕緣電阻不得小于10MQ 。
4.1.7 在環境溫度為23'C 士3'C 下，規管校準曲線在測量范圍0.5Pa ~ 2500Pa 時，與標準曲線的偏差平均值不得超過士25% 。
4.2 真空計電路的技術要求
4.2.1 真空計在下述環境條件和供電電源F應能正常工作.
a) 環境溫度， 0'C~40'C ，
b) 相對濕度不大于80% (2YC 時l;
c) 電源電壓220 V±22V. 頻率±O.5Hz.
4.2.2 真空汁外觀
a) 真空計機箱外殼及表面處理良好，標志的文字符號均應清晰:
b) 真空計的顯示器應無引起測量誤差的外觀缺陷，如模擬式電表不應有機械零位失調、指針彎曲和卡針等現象:數字式顯示器應元缺段、缺字等現象:
c) 真空計的開關、按鈕、指示燈等均應齊全、完好，所有緊圓件不得松動脫落
4.3 真空計整機技術要求
4.3.1 規管和電路匹配使用時，儀器預熱半小時經調整后. lh 內.在電源電壓為220V ±22V 時，真空計在壓強測量范圍0.5Pa~2500Pa 內，示值相對誤差不應超過±50%
5 試驗方法
5.1 規管的試驗方法
5.1.1 規管是否符合4. 1.1的要求，參照GB/T6587.2 和GB/T6587.3 的有關規定進行。
5.1.2 規管是否符合4. 1. 2 的要求，用自測或相應的測量工具來進行檢查。
5.1.3 用電橋方法測量冷阻及其零散，測量時取加熱電流為工作時最小電流的1%. 測試電路見圖1.
圖中.
R、R2—— 標準精密電阻，其精確度不超過土0.5%. 磯和R2 取近似于凡的2 倍，
Rü ——電阻真空計規管·
R3 ——標準電阻箱，能分辨的電阻變化不超過0.2%此，能檢測的最大屯阻為R" 的2 倍:
Rs——圈電位器，
G ——光點檢流計，
E一一穩定度優于0.2%的直流穩壓電源，其值為2V ，
mA 精確度為I 級的直流毫安表。
測量方法:在標準狀態(溫度23℃士3℃ 、濕度不大于80%) 下，并在無熱源、元空氣對流及無振動的條件下，按照規管正常使用時的安裝位置放置規管。調節外電路串聯電阻R， 及橋臂電阻R， 或R2達到以下狀態• &P 1，=0 ， 這時Ro=R3，其Ro 值白電阻箱讀出，冷陋的零散應符合本標準4. 1.3 的要求。參照J(rèn)JF1050 的有關規定進行。
1 范圍
本標準規定了電阻真空計(以下簡稱真空計)的技術要求、試驗方法、檢驗規則等內容。該真空計出電阻真空計規管和電阻真空計電路組成。
本標準適用于壓強測量范圍105Pa~ 1O- 1 Pa 的真空計。
2 規范性引用文件
下列文件中的條款通過本標準的引用而成為本標準的條款。凡是注日期的引用文件，其隨后所有的修改單(不包括勘誤的內容)或修訂版均不適用于本標準，然而，鼓勵根據本標準達成協議的各方研究是否可使用這些文件的最新版本。凡是不注日期的引用文件，其最新版本適用于本標準。
GB/T191 包裝儲運圖示標志(GB廳191-2∞0 ， eqv ISO 780: 1997)
GBrr 4982 夾緊型真空快卸法蘭CGB廳4982-1985 ， idtIS02861-1: 1974)
GB/T6587.2 電子測量儀器溫度試驗
GB/T6587.3 電子測量儀器濕度試驗
GBrr 13306 標牌
JBrr 9329 儀器儀表運輸，運輸貯存基本環境條件及試驗方法
JJF 1050 工作用熱傳導真空計校準規范
3 術語和定義
下列術語和定義適用于本標準。
3.1電阻真空計resistance vacuum gauge
利用加熱中的熱絲電阻隨壓強而變化的一種熱導真空計。
3.2真空計規管vacuum gauge tube
為電阻真空汁的一個部分，含有熱絲電阻隨溫度變化的敏感元件并直接與真空系統連接υ
3.3真空計電路vacuum gauge circuit
為真空汁的部分，它由真空計控制單元和真空計指示單元組成。
4 技術要求
4.1 規管的技術要求
4.1.1 規管在下述環境條件下應能正常工作:
a) 環境溫度。0℃~40℃
b) 相對濕度:不大于80% C25'C 時)。
4.1.2 外觀:規管外殼應元裂紋、銹斑或明顯的氣線、氣泡等缺陷。
4.1.3 電阻值:規管熱絲電阻冷態電阻值的零散不應超過±% 。
4.1 .4 規管與真空系統連接部分應滿足下列要求
4.1 .4.1 規管連接部分為圓型管道時，管道的外徑應為15 .5mm ±0
4.1 .4.2 規管連接部分為夾緊型真空快卸i法蘭時，只一技術要求應符合GB/T4yg2 iYJf~ í:Ë
4.1.5 密封性:規管對氮?dú)獾穆┞蕬?yīng)不大于IO-'Pa • m3/s.
4.1.6 規管引出線與金屬外殼之間的絕緣電阻不得小于10MQ 。
4.1.7 在環境溫度為23'C 士3'C 下，規管校準曲線在測量范圍0.5Pa ~ 2500Pa 時，與標準曲線的偏差平均值不得超過士25% 。
4.2 真空計電路的技術要求
4.2.1 真空計在下述環境條件和供電電源F應能正常工作.
a) 環境溫度， 0'C~40'C ，
b) 相對濕度不大于80% (2YC 時l;
c) 電源電壓220 V±22V. 頻率±O.5Hz.
4.2.2 真空汁外觀
a) 真空計機箱外殼及表面處理良好，標志的文字符號均應清晰:
b) 真空計的顯示器應無引起測量誤差的外觀缺陷，如模擬式電表不應有機械零位失調、指針彎曲和卡針等現象:數字式顯示器應元缺段、缺字等現象:
c) 真空計的開關、按鈕、指示燈等均應齊全、完好，所有緊圓件不得松動脫落
4.3 真空計整機技術要求
4.3.1 規管和電路匹配使用時，儀器預熱半小時經調整后. lh 內.在電源電壓為220V ±22V 時，真空計在壓強測量范圍0.5Pa~2500Pa 內，示值相對誤差不應超過±50%
5 試驗方法
5.1 規管的試驗方法
5.1.1 規管是否符合4. 1.1的要求，參照GB/T6587.2 和GB/T6587.3 的有關規定進行。
5.1.2 規管是否符合4. 1. 2 的要求，用自測或相應的測量工具來進行檢查。

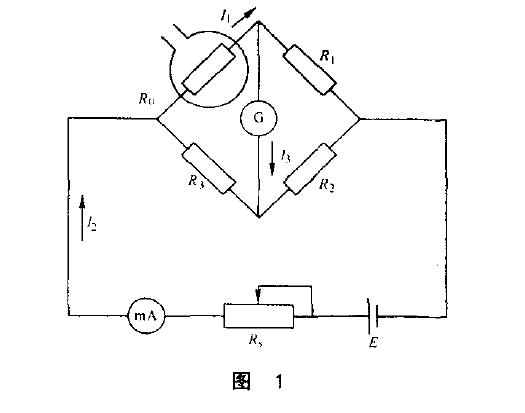

5.1.3 用電橋方法測量冷阻及其零散，測量時取加熱電流為工作時最小電流的1%. 測試電路見圖1.
