正航儀器整理補償導線的校準方法
溫度校準儀校準用補償導線應選擇細軟的測量用補償導線。如何得到補償導線的修
正值和它的不確定度，以K 型熱電偶補償導線為例進行闡述。
A. 1 測量方法
A. 1. 1 測量溫度點
測量點應選擇在校準儀工作時接線端子處的溫度(接近環境溫度)。取15 oC 、
20 oC 、25 oC 三個試驗點(偏離不超過o. 2 OC) 。

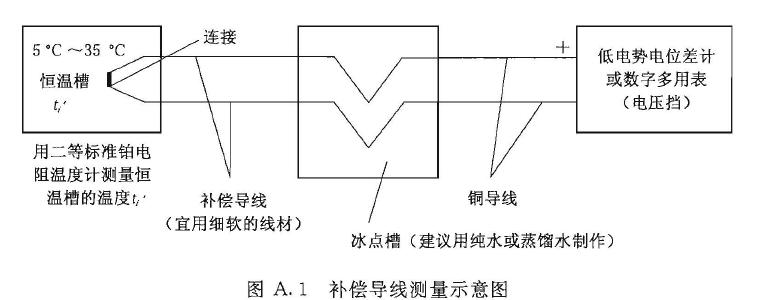

A.1.2 測量接線圖
測量用標準器及接線如圖A.1 所示。
A. 1. 3 測量用標準器
數字電壓表: MPE= 土(0.005% 讀數+0.1μV)
二等標準鉛電阻溫度計(含電測儀器): U=15 mK (走=3)
A. 1. 4 測量循環
待恒溫槽的溫度穩定后，以"標準-K-K一標準"的測量順序作為一個循環，測
量三個循環。

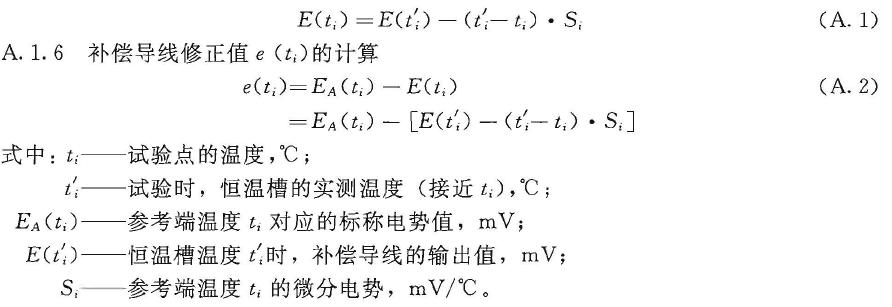

A. 1. 5 補償導線輸出電勢的計算
分別取6 次測量的平均值，并按標準溫度計測量的實際溫度tJ ，換算到整溫度點
的電勢值E(t;) :
溫度校準儀校準用補償導線應選擇細軟的測量用補償導線。如何得到補償導線的修
正值和它的不確定度，以K 型熱電偶補償導線為例進行闡述。
A. 1 測量方法
A. 1. 1 測量溫度點
測量點應選擇在校準儀工作時接線端子處的溫度(接近環境溫度)。取15 oC 、
20 oC 、25 oC 三個試驗點(偏離不超過o. 2 OC) 。
A.1.2 測量接線圖
測量用標準器及接線如圖A.1 所示。
A. 1. 3 測量用標準器
數字電壓表: MPE= 土(0.005% 讀數+0.1μV)
二等標準鉛電阻溫度計(含電測儀器): U=15 mK (走=3)
A. 1. 4 測量循環
待恒溫槽的溫度穩定后，以"標準-K-K一標準"的測量順序作為一個循環，測
量三個循環。
A. 1. 5 補償導線輸出電勢的計算
分別取6 次測量的平均值，并按標準溫度計測量的實際溫度tJ ，換算到整溫度點
的電勢值E(t;) :
