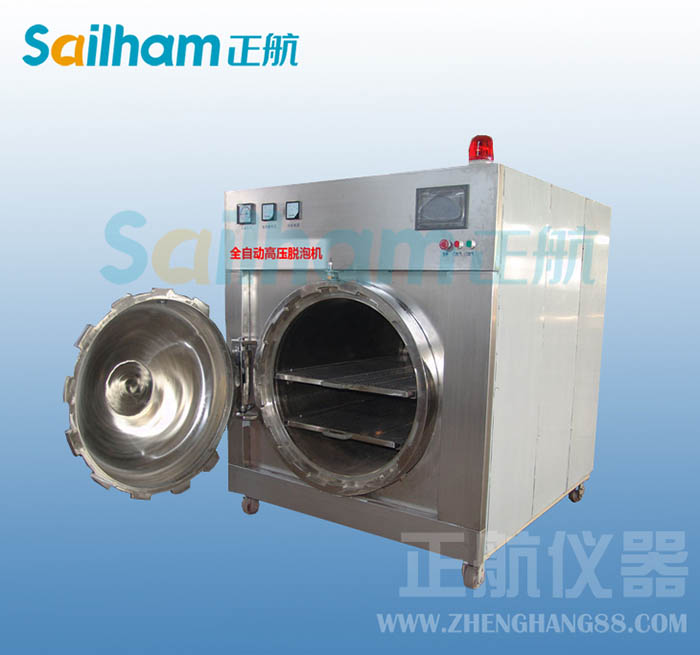

led真空脫泡機油封的結構設計:橡
時間：2015-04-03 作者：www.zj6d.com 點擊:次
led真空脫泡機油封的結構設計:橡
1、led真空脫泡機油封的徑向力與各部尺寸的設計：徑向力是指油封緊箍在軸上的緊箍力，它來源于彈簧與唇口部位的收縮，及油封腰部的變形。徑向力有全徑向力和單位周長徑向力，它們的關系如下式：
全周徑向力P∏=∏d1pr
式中：P∏ —-全周徑向力（克）
d1—軸徑 （厘米）
pr—單位周長徑向力（克／厘米）
徑向力是控制油封質量的一項重要指標，過大，過小都將影響密封效果，通過試驗總結推薦的適宜徑向力范圍列入下表
一般高速油封Pr(單位徑向力)在100克／厘米左右,低速油封可以取高一些,油封的徑向力的大小除了通過實際測量,修正外,在設計時還可以進行計算,如下式
Pr= P過盈量+P腰+P彈
式中: Pr =單位周長的總徑向力 克／厘米
P過盈量 －唇口部的過盈量引起橡膠收縮,作用于軸上單位長度的徑向力.
P腰－油封腰部變形而引起的單位長度的徑向力 克／厘米
P彈－彈簧收縮引起的單位長度的徑向力 克／厘
P過盈－n1EF／R12=（D1-d）EF/2R12
式中：E-油封膠料伸張性模量克/厘
R1－軸半徑 厘
D1－軸直徑
d－油封自由狀態內徑 厘米
n1－油封過盈量的一半
n1= D1－d/2;( D1- d) －過盈量
F－唇口部位的斷面積 厘米2
P腰=n1ES13/4L3
式中：S1－油封腰部厚度 厘米
L－油封腰部厚度 厘米
P彈2（T+P0）/D2
式中：P0－彈簧預應力 克
D2—彈簧工作狀態的內徑 厘米
T—彈簧工作狀態的張應力 克橡膠密封制品技術講座橡膠密封制品技術講座一、橡膠密封制品T=L1D44G/64nr3
式中：L1—彈簧工作狀態的拉伸長度 厘米
G—彈簧鋼材的扭轉彈性模量 克/厘米2
d4—鋼絲直徑 厘
n—彈簧的圈數
r—彈簧的平均半徑：r=d3-d4/2橡
d3—彈簧外直徑
各尺寸參照圖（略
影響油封存的徑向力的大小，其中彈簧是主要的，約占總徑向力的70-80%，它決定于膠料的彈性模量E，過盈量（D1-d），以及唇口部位與腰部的幾何尺寸，而這些幾何尺寸多受油封規格的限制，不能任意調整，采用調節膠料的彈性模量（或硬度）來調節器節徑向力也不是主要目標。膠料的模量主要從油封的密封性能、壽命、環境等來考慮的。徑向力的計算雖然是近似的，但它從理論上反映了徑向力的本質，對油封的設計有指導意義。油封各部位尺寸的設計，參照下列各表封油彈簧圈各部位參考尺寸單位：毫米
注：D1為軸徑
1、led真空脫泡機油封的徑向力與各部尺寸的設計：徑向力是指油封緊箍在軸上的緊箍力，它來源于彈簧與唇口部位的收縮，及油封腰部的變形。徑向力有全徑向力和單位周長徑向力，它們的關系如下式：
全周徑向力P∏=∏d1pr
式中：P∏ —-全周徑向力（克）
d1—軸徑 （厘米）
pr—單位周長徑向力（克／厘米）
徑向力是控制油封質量的一項重要指標，過大，過小都將影響密封效果，通過試驗總結推薦的適宜徑向力范圍列入下表
| 軸徑（毫米） | 總徑向力（公斤） | 單位周長徑向力（克／厘米） | ||
| 最低 | 最高 | 最低 | 最高 | |
|
40 60 80 100 |
1.6 1.7 2.8 3.1 |
3.2 3.7 5.8 6.5 |
121 90.2 111.5 98.5 |
242 196.3 230.9 209.0 |
Pr= P過盈量+P腰+P彈
式中: Pr =單位周長的總徑向力 克／厘米
P過盈量 －唇口部的過盈量引起橡膠收縮,作用于軸上單位長度的徑向力.
P腰－油封腰部變形而引起的單位長度的徑向力 克／厘米
P彈－彈簧收縮引起的單位長度的徑向力 克／厘
P過盈－n1EF／R12=（D1-d）EF/2R12
式中：E-油封膠料伸張性模量克/厘
R1－軸半徑 厘
D1－軸直徑
d－油封自由狀態內徑 厘米
n1－油封過盈量的一半
n1= D1－d/2;( D1- d) －過盈量
F－唇口部位的斷面積 厘米2
P腰=n1ES13/4L3
式中：S1－油封腰部厚度 厘米
L－油封腰部厚度 厘米
P彈2（T+P0）/D2
式中：P0－彈簧預應力 克
D2—彈簧工作狀態的內徑 厘米
T—彈簧工作狀態的張應力 克橡膠密封制品技術講座橡膠密封制品技術講座一、橡膠密封制品T=L1D44G/64nr3
式中：L1—彈簧工作狀態的拉伸長度 厘米
G—彈簧鋼材的扭轉彈性模量 克/厘米2
d4—鋼絲直徑 厘
n—彈簧的圈數
r—彈簧的平均半徑：r=d3-d4/2橡
d3—彈簧外直徑
各尺寸參照圖（略
影響油封存的徑向力的大小，其中彈簧是主要的，約占總徑向力的70-80%，它決定于膠料的彈性模量E，過盈量（D1-d），以及唇口部位與腰部的幾何尺寸，而這些幾何尺寸多受油封規格的限制，不能任意調整，采用調節膠料的彈性模量（或硬度）來調節器節徑向力也不是主要目標。膠料的模量主要從油封的密封性能、壽命、環境等來考慮的。徑向力的計算雖然是近似的，但它從理論上反映了徑向力的本質，對油封的設計有指導意義。油封各部位尺寸的設計，參照下列各表封油彈簧圈各部位參考尺寸單位：毫米
|
油封內容 ＜18 ＞18－30 ＞30－50 ＞50－80 ＞80－120 ＞120－180 ＞180 |
d4 0.3 0.35 0.4 0.45 0.5 0.6 0.7 |
d3 1.6 2.2 2.2 2.5 3.0 3.5 4.0 |
d2 D1+1 D1+1 D1+1 D1+1 D1+2.0 D1+2.5 D1+2.5 |
L ∏d2+L’±1.0 ∏d2+L’±1.0 ∏d2+L’±1.0 ∏d2+L’±1.5 ∏d2+L’±2.0 ∏d2+L’±2.0 ∏d2+L’±2.0 |
L’ 2.5 3.0 3.0 3.5 4.0 5.0 5.0 |
