凹版印刷機測驗渠道數據收集卡選型
時間：2016-01-05 作者：網絡編輯 點擊:次
? 數據收集卡選型需求：測驗渠道測驗過程中需求測風速，因此在挑選數據收集卡時收集卡至少有一個模仿量的輸入通道依據之前斷定的風速傳感器模仿量輸出參數的特色，數據收集卡所能兼容的輸入信號量程有必要包含那個規模，即0~10V電壓信號或許4~20mA電流信號。
? 因為本項目測驗氣體風速的改變頻率不是很高，假如只對于本課題項目來選型的話，對收集卡的頻率請求不是很高。
? 由傳感器的測量規模風速2~100m/s，通過運算可知所選收集卡的精度在12位就可以滿意測驗需求。
? 為了使得選型的收集卡在今后的教育科研中相同適用，本項目中把選用的收集卡精度和采樣頻率有所提高，以便于后續運用中功用的拓展。

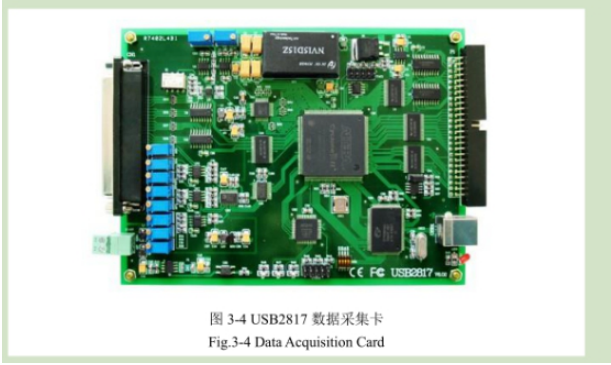

? 數據收集卡選型及驗證初選北京阿爾泰科技發展有限公司的USB2817數據收集卡，其主要性能參數如下：輸入量程：正負10V、正負5V、0—5V、0—10V；變換精度：16位采樣頻率：31Hz~250KHz；物理通道數：16通道（單端SE），8通道（雙端DI）；模仿量輸入方法：單端模仿輸入和雙端模仿輸入（差分輸入）；存儲器深度：8K字（點）FIFO存儲器；收集方法：接連（異步）與分組（偽同步）收集；體系測量精度：0.01%。
? 傳感器輸出信號規模為0-10V，此數據收集卡的輸入量程為0-10V滿意量程選型請求，項目中收集卡精度請求在12位擺布，此收集卡16位的變換精度徹底滿意。
? 因為在測驗過程中干燥氣體風速改變頻率較小，31Hz~250KHz的采樣頻率徹底可以到達請求。
? 對于本項目一個物理通道的數據收集卡即可，考慮到今后拓展運用，此16通道的收集卡徹底滿意。
? 綜上，選用北京阿爾泰科技發展有限公司的USB2817數據收集卡作為全部檢查渠道的數據收集硬件，徹底可以滿意課題需求。
