凹版印刷機真空脫泡機規劃與分析支招（五）
時間：2015-12-31 作者：網絡編輯 點擊:次
? 規劃思維

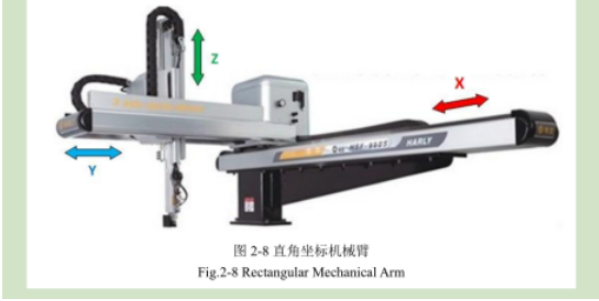

? 機械臂是當今在機械操控技術范疇中得到最廣泛實踐使用的自動化機械設備，在很多范疇如：醫學醫療、工業制作等都能見到它的身影，盡管它們的形狀組織各有不一樣，可是它們能夠承受操控指令，能夠?qū)ΧS或三維空間上的某一點進行準確定位作業。有三個主自由度的直角坐標系機械臂是其間一種。? 它由X移動，Y移動，Z移動構成，一起能夠經過在X、Y、Z履行終端加裝相應的滾動來完結空間內的恣意坐標點的準確定位。
? 之前的幾種計劃標明因?yàn)樵獾接布l件的約束在測驗過程中真空脫泡機應堅持停止，只能經過調整傳感器的空間方位來完結測驗定位。
? 直角坐標機械臂的作業特色能極好補償之前計劃的缺乏，此計劃中選用直角坐標機械臂的方式定位規劃，把傳感器視點調整電機安裝在機械臂Z的結尾，經過操控X、Y、Z機械臂的移動以及視點調整電機的滾動完結傳感器對噴嘴測驗點的準確定位。
? 計劃可行性分析
? 在工業使用中機械臂傳動有些品種較多，有氣缸、同步帶、齒條、絲桿等多種方式。對氣缸、同步帶來說，因?yàn)槠鋫鲃咏橘|(zhì)受熱后體積會發作明顯變化，然后使得傳動精度受環境溫度影響較大齒條本身存在嚙合空隙，以國內一般加工精度很難滿意傳動精度請求并且報價較高。
? 機械臂合作滾珠絲桿傳動盡管能在必定規模的高溫下堅持很高的傳動精度，可是機械臂配套的傳感器、光滑設備等輔佐部件的作業環境溫度都比較低，而本項目中干燥氣體溫度在120℃擺布，長期作業時絲桿的定位傳動精度以及運轉安全性很難確保。
? 一起視點調整電機在如此高的測驗環境中即便有隔熱層的維護，在長期作業時本身的發熱也會給電機帶來很大的不安全要素2.7測驗渠道終究選用計劃
? 規劃思路
? 前一規劃計劃主要是受制于測驗環境的溫度太高，因?yàn)轱L(fēng)溫、風速是干燥氣體兩個不一樣功能的參數目標，并且兩者互不影響，因此在真空脫泡機優化規劃進程中能夠測驗把兩者分開來測驗，這么既能夠滿意對真空脫泡機相應的參數驗證，還能夠大大簡化測驗渠道的構造及本錢。
? 全體計劃介紹
? 本計劃中選用計劃五中的滾珠絲桿傳動構造，經過機械臂對風速傳感器的定位傳動，進而完結對真空脫泡機噴嘴處常溫風速參數的測驗；經過溫度成像儀在間隔噴嘴較遠的當?shù)貙φ婵彰撆輽C(jī)各個噴嘴處的溫度參數進行測驗因?yàn)闇y風速時，干燥氣體溫度為常溫，機械臂傳動有些能極好的滿意測驗條件。
? 在測驗真空脫泡機溫度時，因?yàn)槠溥h(yuǎn)離機械臂，因此在完結溫度參數測驗的一起對機械臂各元件沒有高溫?fù)p壞。這個計劃不只對傳動組織功能請求大大下降，并且能極好的滿意測驗請求。
